光っていても光っていなくても”R”であるために
設計、開発、製造、全てMade in JAPAN
～構想～
昼夜問わず、”R”でなければならない「昼間は立体感のある造形」
そして夜には「美しくも力強い”R”という光」
相反する2面性を持った「LED Trans Emblem」を創る。
～形状確認～
今まで経験したことの無い厳しい条件
73.92mm×34.37mm×t7.04※1
これが”R”エンブレムの外形寸法。
レンズを外し、ハウジングの内部形状を確認し最深部を測定
「3.01mm」レンズは加味せず、である。
※1 弊社で測定した寸法であり設計値ではありません。
～着想～
物理的に不可能か可能か？
部品を設計するとき、公差を含めた足し算で数値化する。
固定用の両面テープから逆算して積算する。
検討結果として発光体として許される許容はわずか1.5mm。
この中にLEDを含む半導体、PCBを収めなければならない。
無論、外装で使用する為、防水も最大に強化しなければならない。
～理想的な発光への壁～
発光のこだわり、このプロジェクトで最も高い壁、それは許容の厚み。
使用するLEDは1.6×0.8×t0.6mmという極小サイズ。
ただ極小サイズのLEDを並べたとて、発光時の粒状感を消すことは出来ない。
LEDの配列、そして重要な樹脂材料を１から見直す。
だが、光の入光と出光の距離はコンマ数ミリしかない。
幾度となく試作を行い、また、何種類もの樹脂材料で試作を行い検証する。
～覚醒する光～
光の反射、導光、照射を1mm以内で実現させる
理想的な光り方のイメージは出来ている。
光源から出た光は指向角度の向きに発光する。
光の直上に光拡散素材を置くだけでは粒状感が出てしまう。
ならば光の指向角度とは真逆に光らせLEDの光を膨張させれば良い。
このアイディアから光を反射させ、導光させ、配列された十数個のLEDの光が
数十倍に増幅し鮮烈な面発光を実現。
～革新的な見た目と光の演出～
”光る”とは思えない見た目の追求最後の仕上げに必要な要素
光るものと認識させない自然さ。
陰影と立体感を両立させた加飾を施す。
昼間も夜間もやはり”R”これこそがJunackのイルミネーションアート。
■ カラー ・価格
全面発光

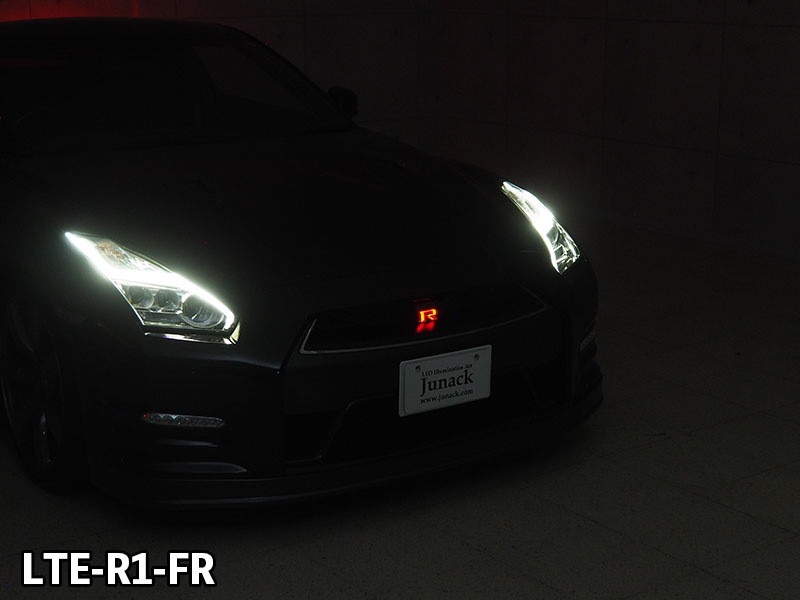

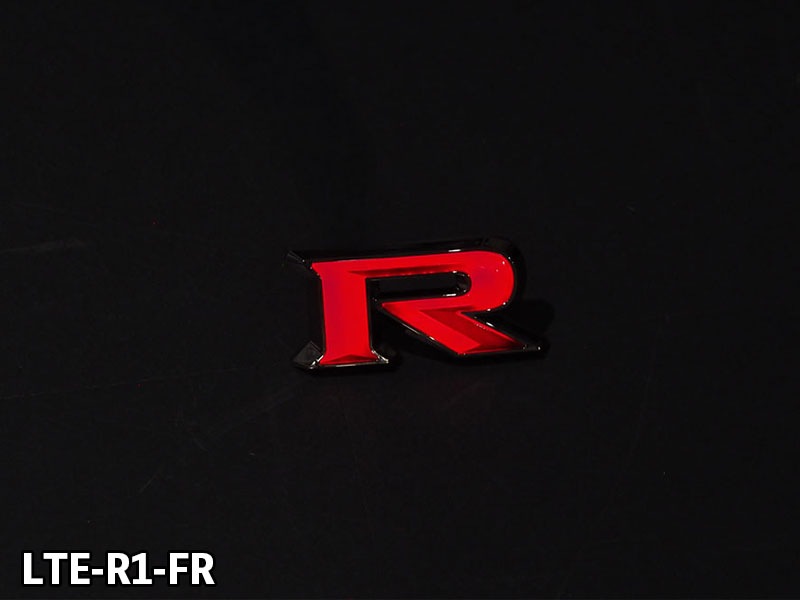

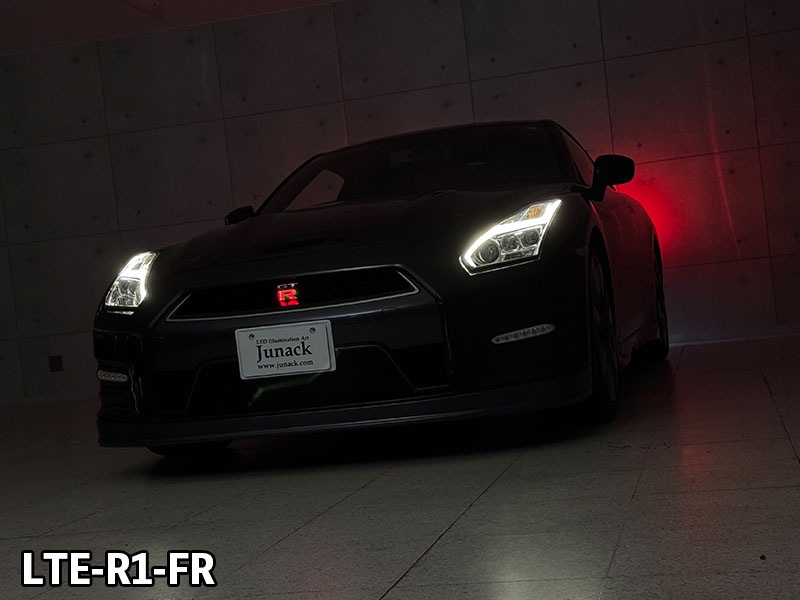

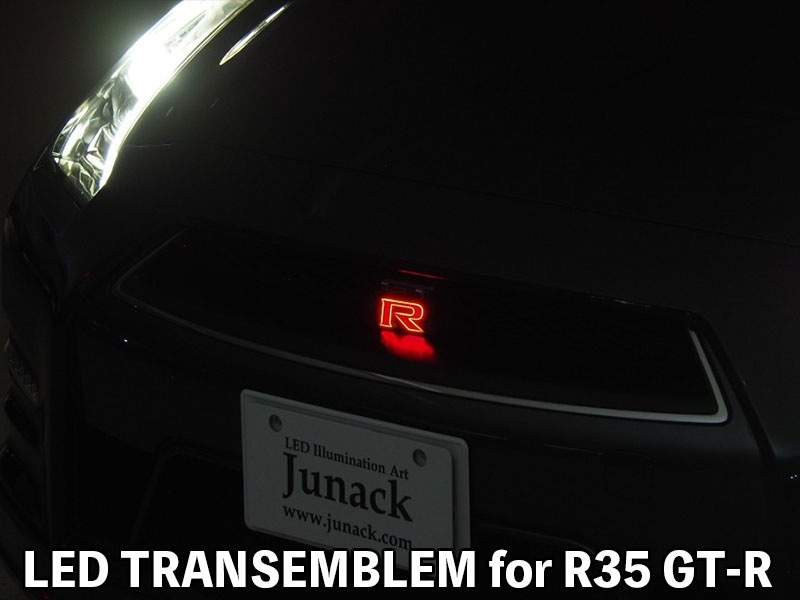

【レッド】 LTE-R1-FR 税込60,500円
輪郭発光

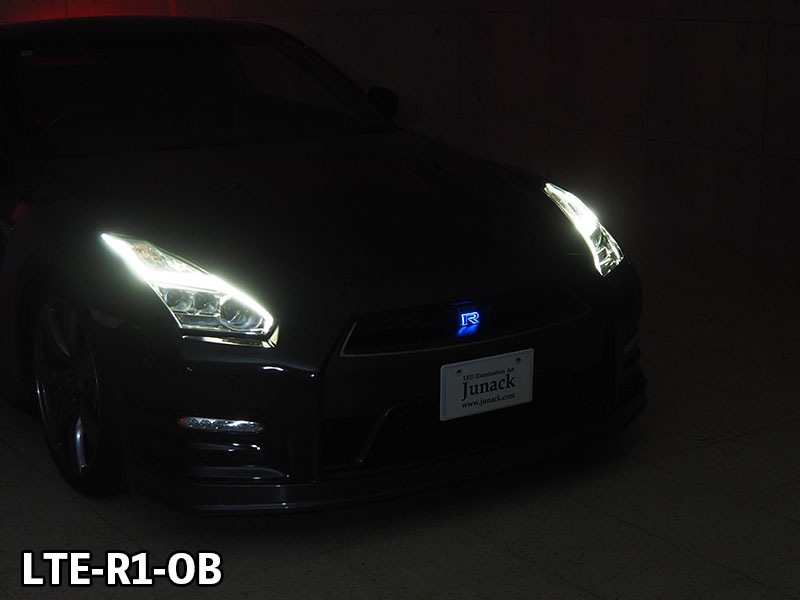

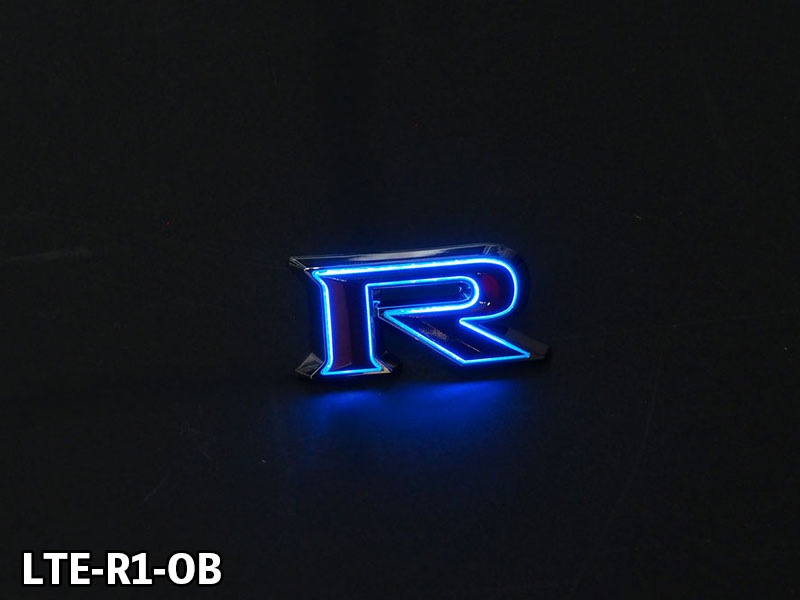

【ブルー】 LTE-R1-OB 税込60,500円

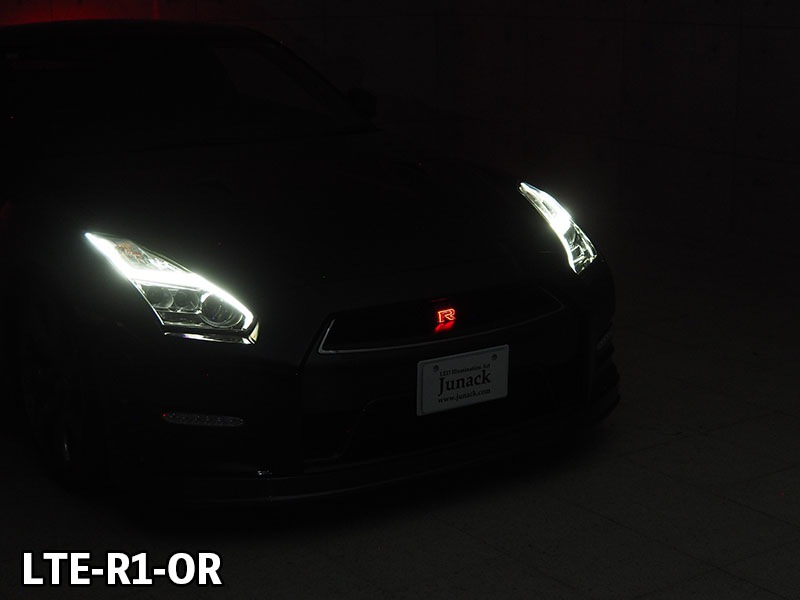

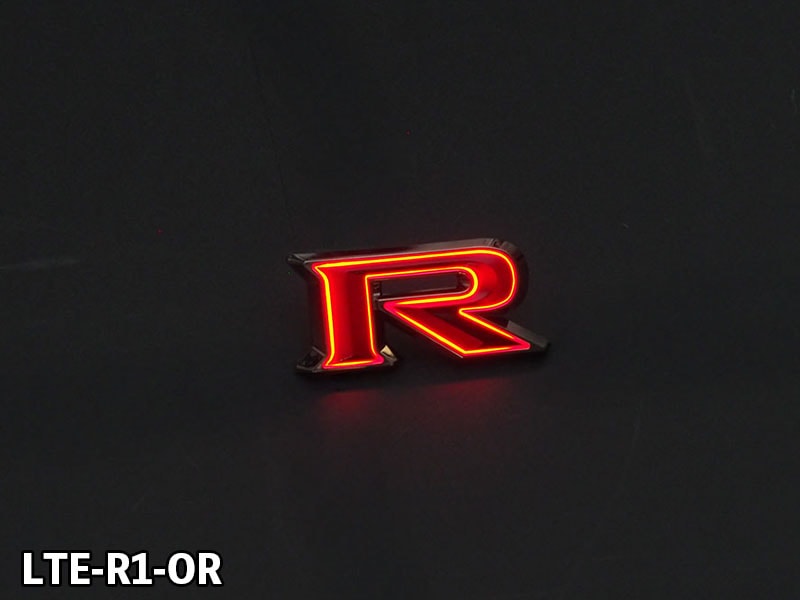

【レッド】 LTE-R1-OR 税込60,500円

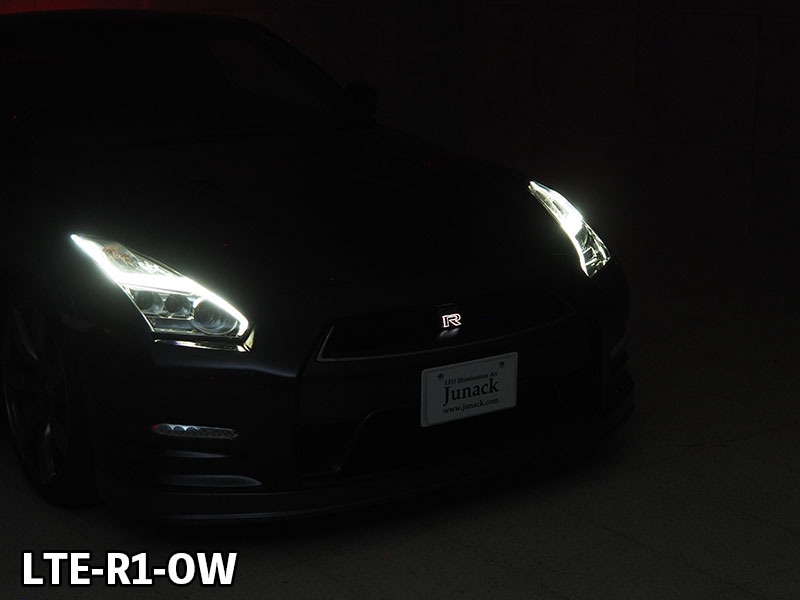

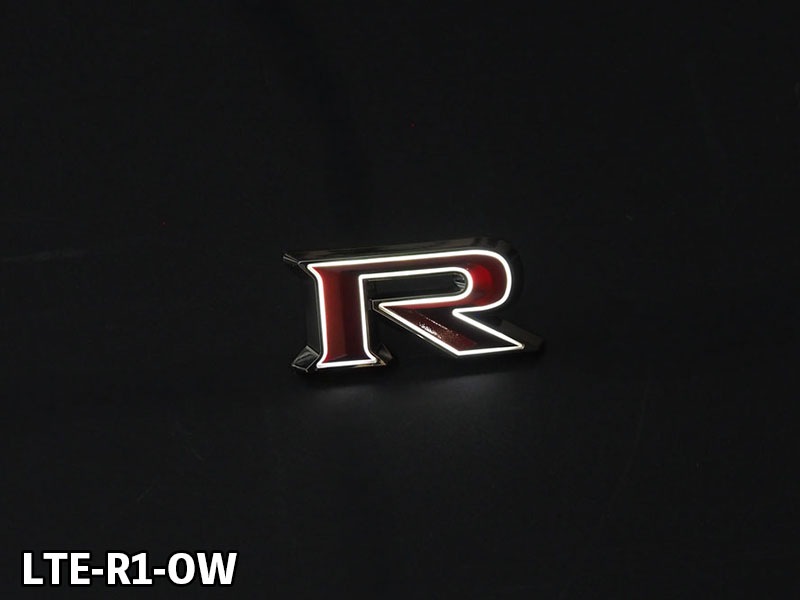

【ホワイト】 LTE-R1-OW 税込60,500円
■ 適合
NISSAN R35 GT-R
型式：R35 年式：2007.12～ グレード：全車対応
■ 仕様（12V測定時）
消費電流 LTE-R1-FR：0.046A
消費電流 LTE-R1-OB：0.053A
消費電流 LTE-R1-OR：0.046A
消費電流 LTE-R1-OW：0.053A
消費電力 LTE-R1-FR：0.552W
消費電力 LTE-R1-OB：0.636W
消費電力 LTE-R1-OR：0.552W
消費電力 LTE-R1-OW：0.636W
■明るさ
LTE-R1-FR：46lm
LTE-R1-OB：21lm
LTE-R1-OR：46lm
LTE-R1-OW：54lm
■ 保証 ご購入日より1年

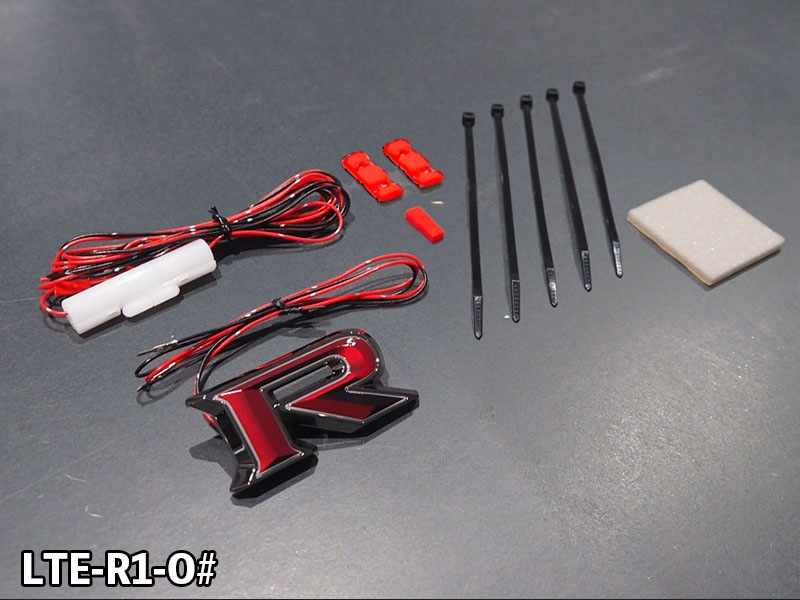

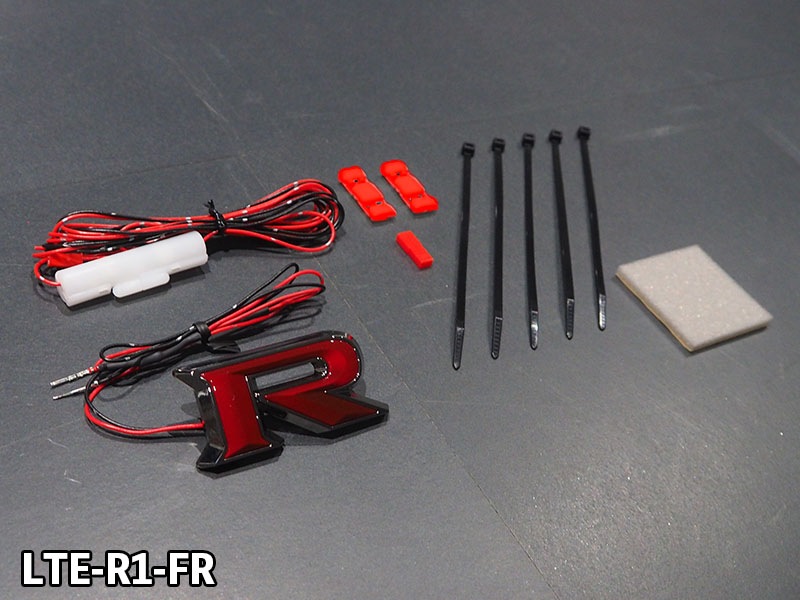

■ 内容物
本体×1、ヒューズ付電源ハーネス×1、結束バンド×5、エプトシーラー×1
ブチルシール×2、エレクトロタップ×2、赤色コネクタ×1、型紙×1、保証書×1
※その他注意点※
・エンブレムを取り外す際は、ボディ、その他に傷を付けないよう気をつけて下さい。
・発光色レッドは保安基準適合外となります、くれぐれも公道での使用はお控え下さい。
packing size：200×300×30mm weight：550g
